PS50 液壓盤剎總成

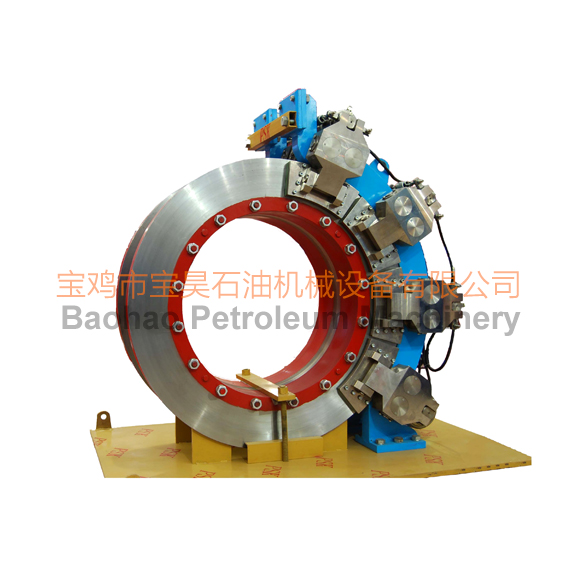

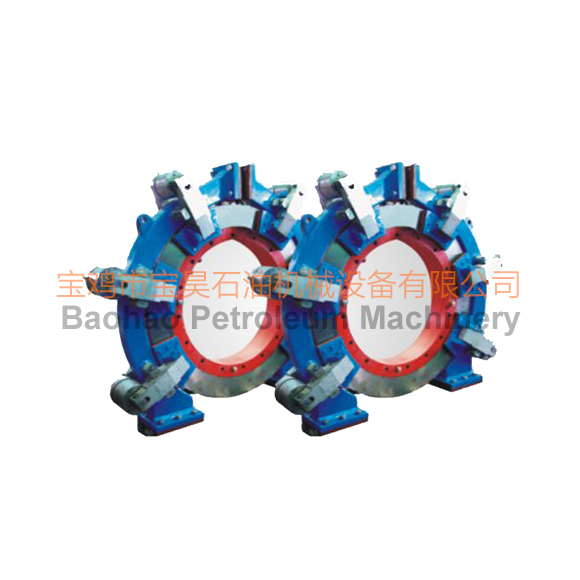

PS50液壓盤式制動器總成

系統額定壓力6.5MPa

系統額定流量2X20L / min

常開鉗的最大制動力矩135kN.m

常閉鉗的最大制動力矩135kN.m

緊急制動的最大制動力矩270kN.m

剎車盤尺寸（厚度×直徑）76×1600mm

總成的中心高度850mm

PS系列液壓盤式剎車裝置為機、電、液一體化產品，它是絞車的重要部件。PS系列液壓盤式剎車裝置由三部分組成: 制動執行機構、液壓站及操作臺。它們之間用液壓管線連接。液壓站是動力源，為執行機構提供必需的液壓動力；操作臺是執行機構的控制中心；執行機構是剎車制動的執行部分，它由剎車鉗、鉗架、剎車盤三部分組成，其中剎車鉗又分為常開式工作鉗和常閉式安全鉗兩種型式，剎車盤分為風冷盤、水冷盤和實心盤三種。

裝置具有以下四種功能 :1、工作制動2、緊急制動3、駐車制4、過卷/防碰保護。

液壓盤式剎車裝置主要由:制動執行機構、液壓站和操作臺三部分組成。

制動執行機構主要包括：工作鉗、安全鉗、剎車盤和鉗架四部分。

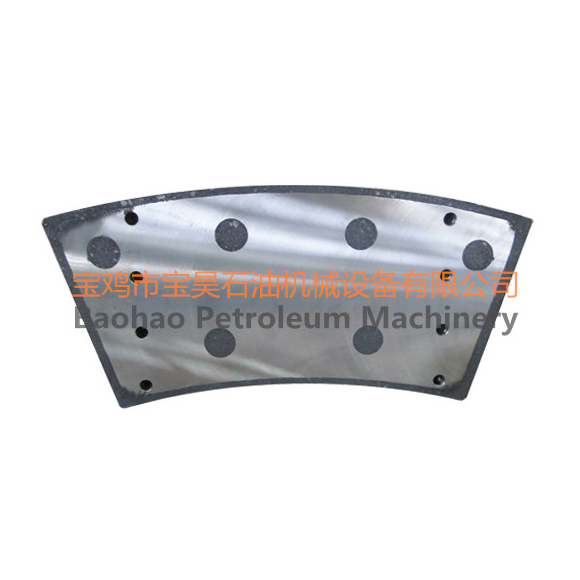

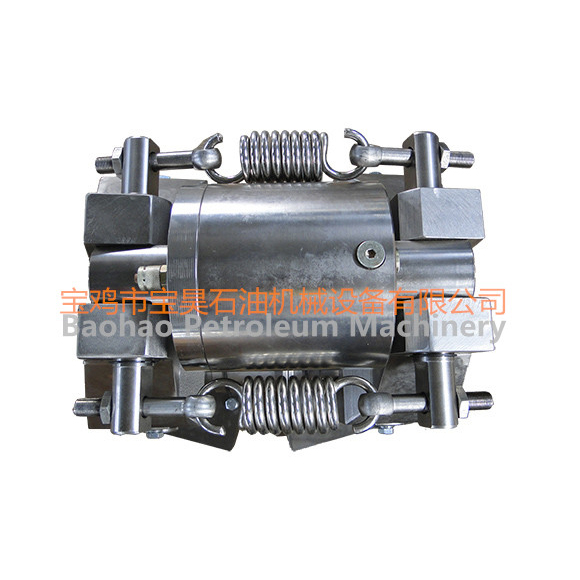

工作鉗主要由：剎車塊、鉗體、銷軸、杠桿、支桿、半圓擋圈、銷軸Ⅱ、油缸端蓋、缸體、拉簧、后端蓋、銷軸Ⅲ、調節螺母、活塞桿組成。

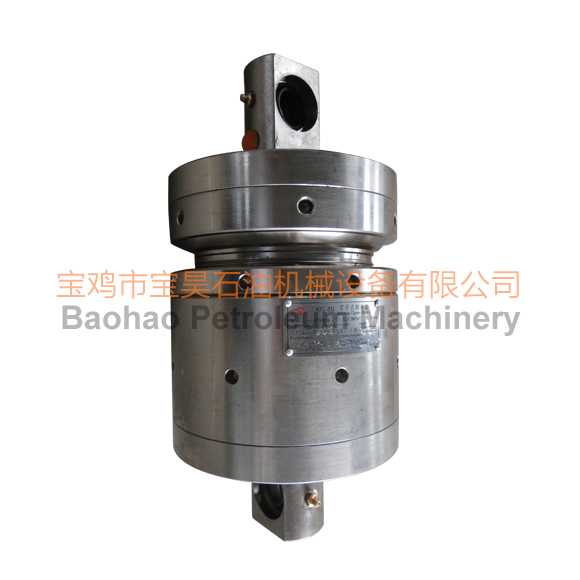

安全鉗主要由：剎車塊、鉗體、銷軸、杠桿、支桿、半圓擋圈、銷軸、活塞、油缸端蓋、油缸、鎖緊螺母、調節螺母、銷軸Ⅲ組成。

剎車盤按結構形式分為：水冷式、風冷式和實心剎車盤三種。

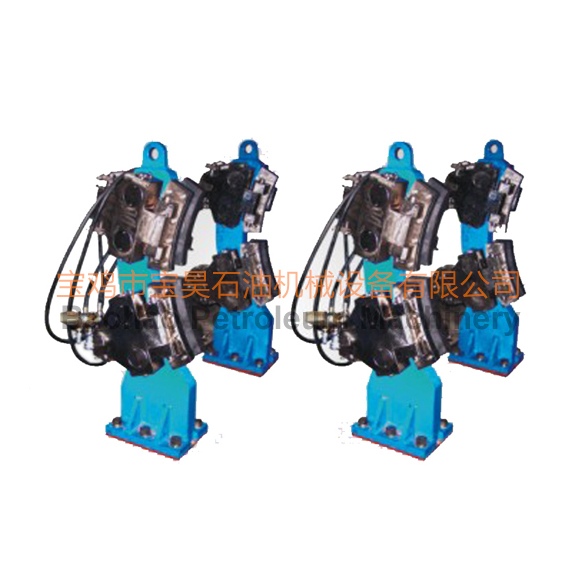

鉗架是執行機構的基座，工作鉗及安全鉗均安裝在該基座上。

液壓站包括：油箱組件、泵組、控制塊總成、加油組件、電控箱等
